ゼロからの出発

「空を飛びたい」そんな素朴な夢から発進したこのプロジェクト。作成中に起きた東日本大震災を目の当たりにし、ヘリコプターでは飛んでいけない場所が多い事を知り、レスキュー用に方針転換し開発を進めていきました。

•

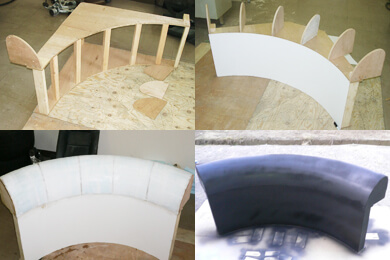

  M-VTOLのダクトを作るため、まず鋳型を作成。

•
•

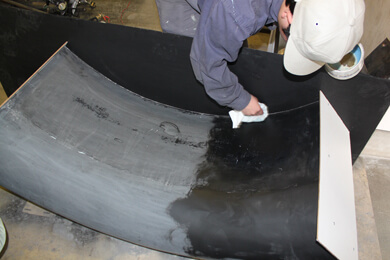

  ニスを塗りつけ、本体と鋳型を分離しやすくします。

•

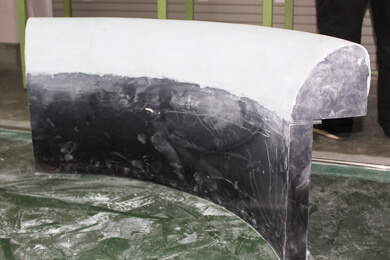

  FRP（強化プラスチック）を用いてダクトの4分の1を作成。

•

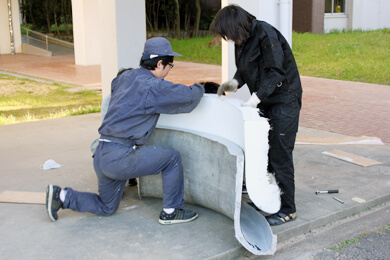

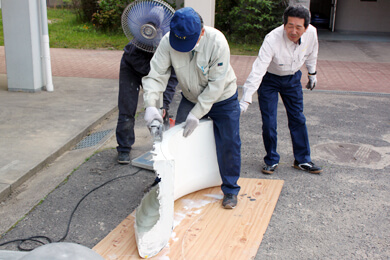

  寸法と形を整えるため不要部分を切り取る。

•

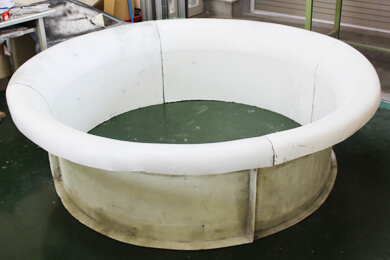

  全てをつなげて、ダクトの完成！

•

  着陸時安全に降り立てるよう、

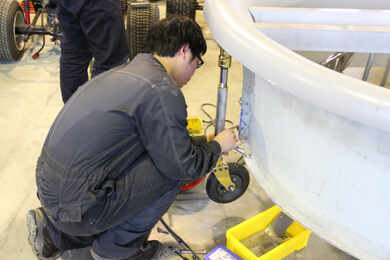

  着陸脚（エアサスペンション）を取り付けます。

•

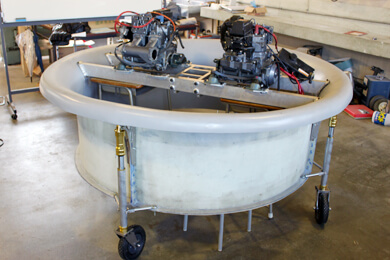

  エンジンを積むおおよその場所を取り決めます。

プロペラ作成過程

•

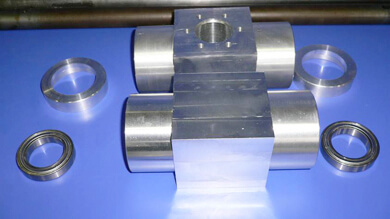

  プロペラの部品もすべて、自分たちで設計・作成しています。

•

  集成材25ｍｍ厚の材木を3枚重ねて、

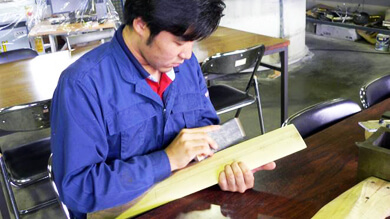

  かんなや紙やすりで作成します。

•

  1枚目のプロペラが完成！（バランスとり風景）

•

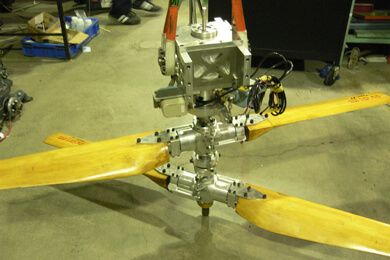

  1枚目は右回転、2枚目は左回転させて
  飛ばすことにより姿勢制御が容易になります。

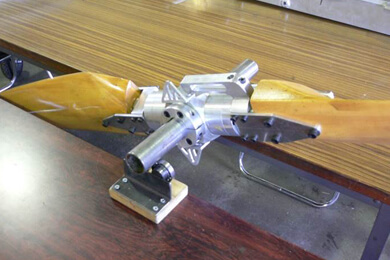

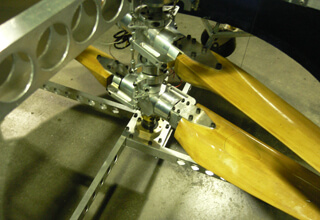

  （プロペラの可変ピッチ機構）

完成

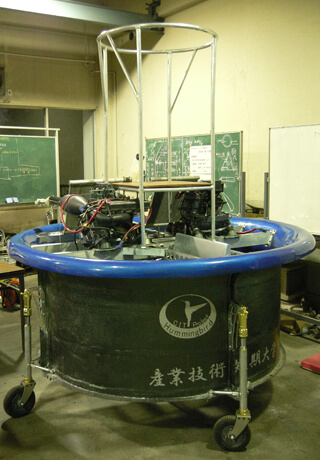

全ての部品を組み合わせ完成！

•

  プロペラ

•

  エンジン

•

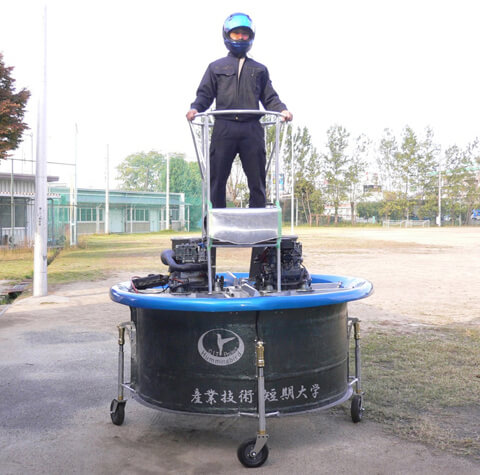

  体重移動で方向転換するため、立って操縦します。

•

  全景
