【機械工学科・機械工学実験】機械加工　－低溶融金属によるアクセサリー製作－

2024.07.12

　鋳造とは、金属の可融性（熱によって溶ける性質）を利用し、つくろうとする製品と同じ形状につくられた空洞部に、湯（溶かした金属）を流し込んで固めてつくる方法です。空洞部を形づくる型を鋳型（モールド）、鋳型の空洞部をつくるための型を模型（原型）といい、鋳造でつくられたものを鋳物といいます。

　実際にアルミや鉄を溶かして鋳造をするには溶ける温度が高く、あまりお手軽ではありません。そこで実験では、融点が低いピューター（錫）を使った鋳造をおこなっています。金属の溶ける様子や、金属の流体としての様子も体験することができます。

　実験の様子を紹介するとともに、うまく鋳造する工夫を説明します。

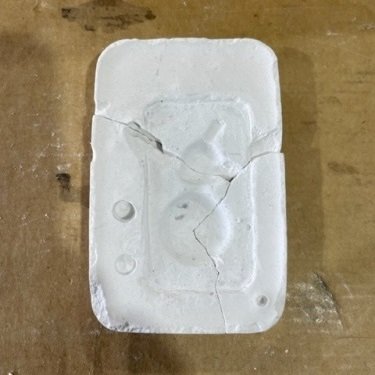

　まずは、ひょうたんの鋳物をつくってみました。石膏のプレートに彫刻刀で、ひょうたんを掘りました。

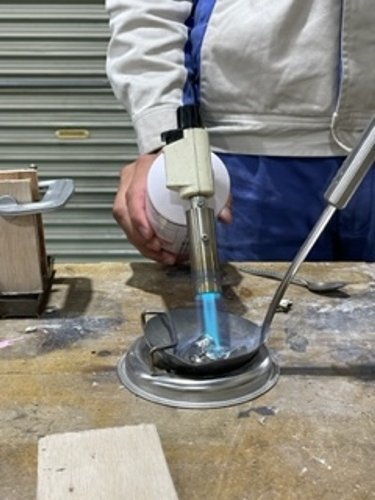

　そして、ひょうたんの型に熱で溶かしたピューターを流して鋳物はできあがり。

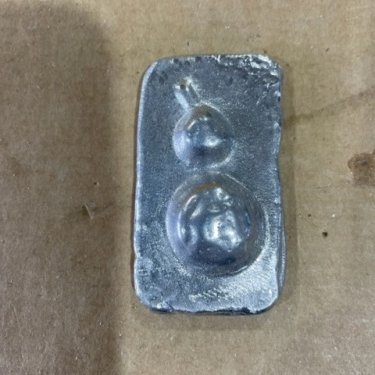

　しかし、ひょうたんはへこんでしまいました。これは、ピューターを注いだ後、空気が抜けなかったり、表面張力できれいに仕上がらなかったりと予想できます。

他の例

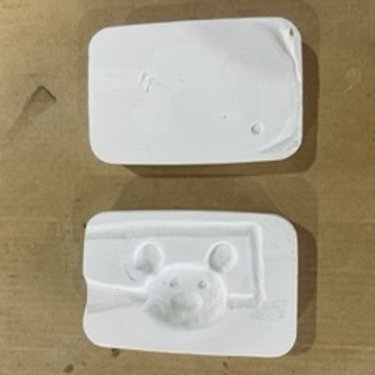

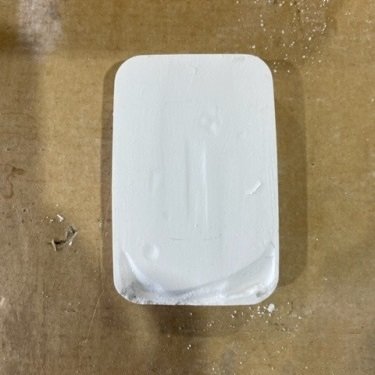

　そこで、型に空気の抜ける道を作り、蓋をすることにしました。

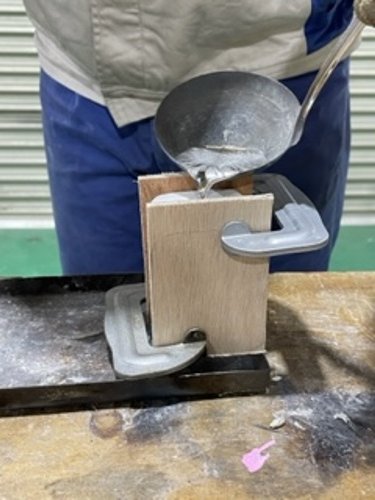

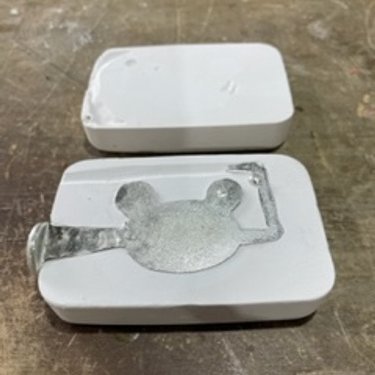

　もう一度、ピューターを溶かして、型に注ぎます。

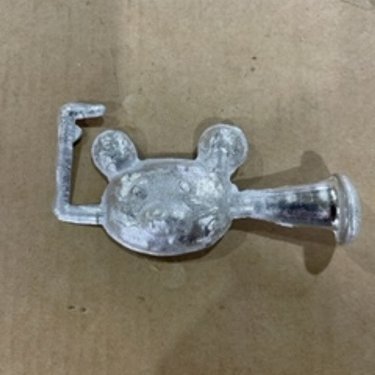

　結果はいかがでしょうか。きれいに鋳込めました。

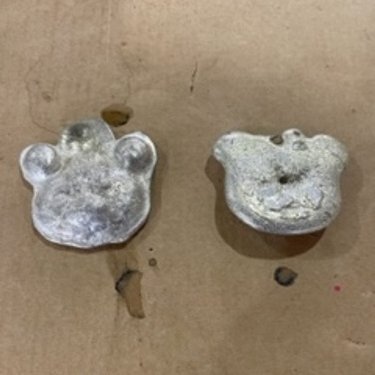

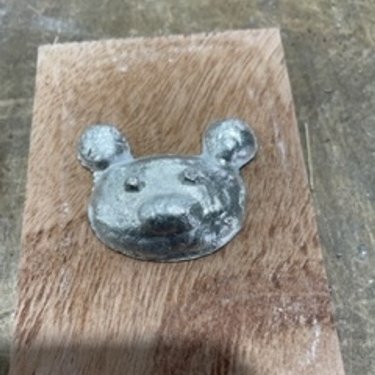

　最後は、バリを取って完成。

　実習では、金属を溶かして、彫刻刀で掘った空洞部に流し込み造形する "鋳造" を学びます。

　作りたいもののイメージからデザインし、実際に掘っていくと対象物の大きさや深さ、左右反転など出来上がりをイメージしながら楽しく作業を進めることができます。

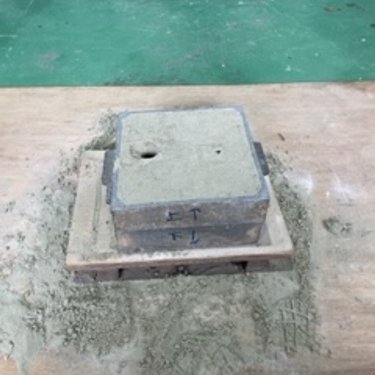

　その他、砂を固めることによる鋳型作りやアルミ溶解、鋳込みの見学をしてもらい鋳造の理解を深めることができます。
